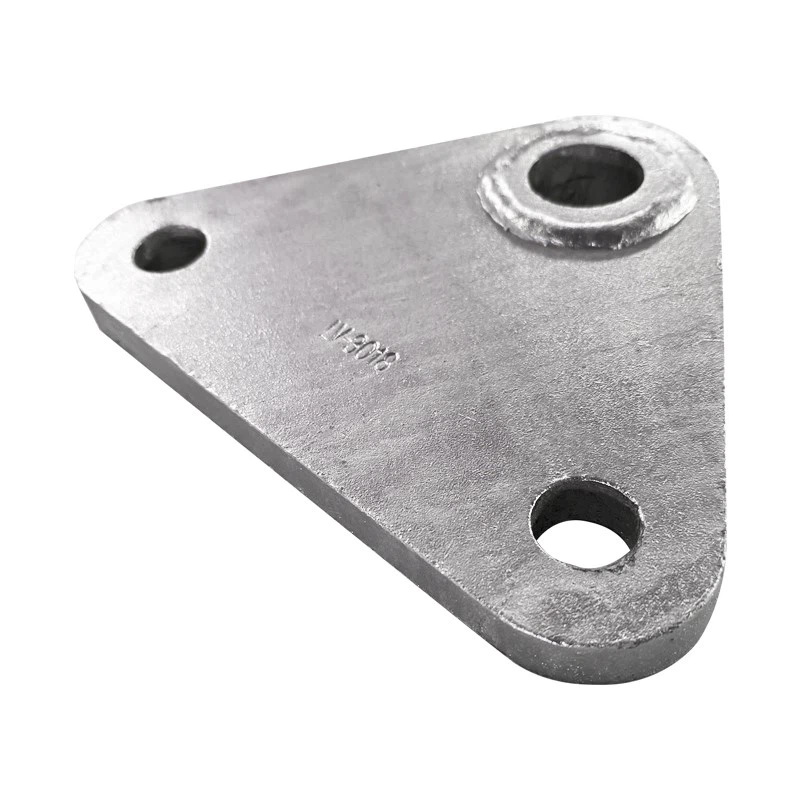

No ghe xe un stàndar internasionałe unifegà pa łe spesifegasión dełe piastre de giogo triangołari zincae. Łe spesifegasión łe xe determinàe soratuto in base a fatori come i senari de aplicasion, i recuisiti de portamento e łe dimension dei conponenti de conesion. Łe spesifegasión fondamentałi łe gira intorno a quatro categorie principałi: dimension struturałi, materiałe, stàndar de galvanixasion e capasità de portamento del cargo-. Qua soto ghe xe łe clasifeghe e i parametri ciave dełe spesifeghe de l’industria:
Spessore di piastra: Gamma comune 4mm~20mm, regolato secondo la pressione del cuscinetto, spessori comuni sono 4mm, 5mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm, 18mm, 20mm;
Lunghezza dei lati de un triangoło: se riferise ała distansa tra i sentri dei tre vértisi de un triangoło. Łe carateristiche comuni łe xe 80mm×80mm×80mm, 100mm×100mm×120mm; 120mm×120mm×150mm, 150mm×150mm×180mm, 200mm×200mm×250mm; 250mm×250mm×300mm, 300mm×300mm×350mm, e 400mm×400mm×500mm;
Diametro del foro: doparà pa infilar i bulloni/pin pa corispóndar ałe spesifegasión dei bulloni dei conponenti conesa. Łe dimension comuni łe xe M8, M10, M12, M14, M16, M18 e M20. Distansa dal sentro del buso: ła distansa tra i sentri de do buxi visini. El ga da corispóndar a ła posision del buso de montajo dei conponenti conesi. Łe dimension comuni łe xe 50mm, 60mm, 80mm e 100mm.
Łe spesifeghe del materiałe łe xe determinàe dała prestasion richiesta deła piastra de giogo triangołare zincada:
Acciaio al carbonio ordinario: Q235, adatto per carichi leggeri a medi e ambienti senza particolare corrosione, con costo inferiore;
Acciaio al carbonio di alta resistenza: Q345, adatto per carichi pesanti e aplicazioni de cuscinetti a alto carico-, con resistenza più del 30% superiore al Q235;
Acciaio inosidabile: 304/316 inosidabile, ulteriormente zincato (o passivato), adatto per ambienti costieri e chimicamente corrosivi, ma con un costo più alto.
El stàndar de galvanixasion el ga un efeto diretamente suła resistensa ała coroxion e ła durada de servisio. Galvanixasion a caldo: ła xe conforme a GB/T 13912-2022 e ASTM A123, co un spesor de strato de zinco pi grando o conpagno a 65μm (aplicasión normałi) e pi grando o conpagno a 85μm (anbienti coroxivi), assicurando na superfisi uniforme sensa aree sbaliàe o sbaliài. Galvanixasion eletro-: un strato de zinco de 10~20μm, bon pa anbienti interni e suti, co un costo pì baso deła galvanixasion a caldo, ma na resistensa ała coroxion pì basa.
Spesifegasión deła capacità de carga:
Posision łixiera: carga nominałe manco de o conpagno a 5kN;
Medio: 5kN~20kN;
Pesante: 20kN~50kN;
Extra Heavy Resist: pi grando o conpagno a 50kN;
In tanti senari, łe piastre de giogo triangołari zincae łe xe personalixàe secondo łe esigense dei clienti. Quando se fa ła personalixasion, i parametri come i recuisiti de cuscineti, łe dimension dełe parte de conesion e l’ambiente de utiłixo i ga da esar fornìi pa esar sicuri che i posa corispóndar ałe condisión de laoro.
El setor de l’energia el ga bisogno de requixidi estremamente alti pa ła stabiłità del cargo- e ła resistensa ai tenpi dei conponenti. Łe piastre de giogo triangołari zincàe, come conponenti fondamentałi del "hardware de conesion", łe xe adate pa i recuisiti de trasmision de forsa dełe linee de alta-tension/bassa-tension.
Senari de aplicasion: cołigar corde de isołante, condutori, braci traversi deła tore, o fisar condutori de derivasion e saltatori;
Requisiti fondamentałi: portar el peso del condutor, el carico del vento e el carico de neve e giaso; resistente a ła piova e ała coroxion UV in anbienti esterni;
Uxo tipico: cołegar łe corde de ixołante (2 buxi) e i brassi de ła tore (1 buso) atraverso tre buxi inte ła piastra del giogo, distribuendo in modo uniforme ła tension del condutore e evitando ła tension e ła rotura isołanti dei ixołanti; doparà pa condutori divixi (2~4 divixi) in 220kV e sora łe linee de alta-tension come ponti de conesion de rami pa distribuire ła tension dei condutori.
Spesifegasión adate: Medio/Heavy-duty (spesor deła piastra 8~14mm, diametro del buso M16~M20, capasità de carga 10~30kN), galvanixà a caldo (conforme a GB/T 13912-2022).
